焦化廠機側地面站除塵器改造方案

原有焦化廠機側地面站除塵器風量選型較小，現已達不到收塵管道末端的吸塵效果，考慮到地面站除塵器、管網、收塵管道等系統原設計普遍偏小，全部更換費用太高。為了減少改造投資費用，將原有地面站除塵器及管道保留，將風機、電機更換，從而增加風量、風壓，使管道流速加快、吸力增強來達到收塵效果；重新設計焦車收塵罩和爐頭吸塵罩，更換超低排放材質除塵器濾袋達到出口粉塵排放濃度≤10mg/m3。

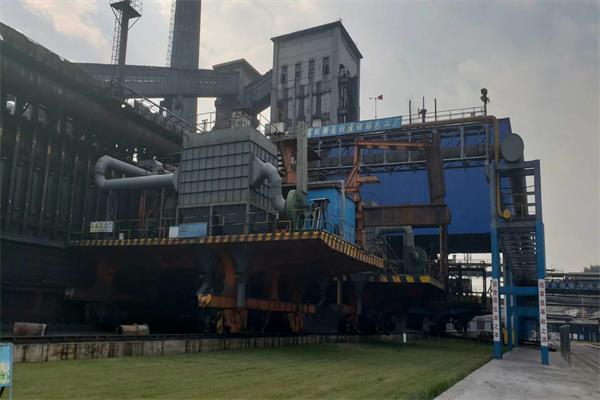

  原有除塵風機電機風量為60000m3/h，除塵器過濾面積為1100㎡。更換風機、電機風量為80000m3/h，風壓8000Pa，電機功率為280Kw。風機電機選用變頻啟動。根據現場實地勘查，在焦車沒有設計集煙罩導煙板和擋風板、吸塵罩閥門開啟程度上影響進風量造成煙氣外溢。針對原有吸塵罩進行罩體的增加延伸，焦車設計增加集煙罩導煙板、防風板，防風板高度不低于2000mm,調整收塵罩閥門進風量，使外溢煙氣達到集中收集效果。焦車收塵罩采用Q235B 5mm鋼板。焦車導煙板采用Q235B 4mm鋼板。防風板采用Q235B 3mm鋼板。

  焦化廠機側地面站除塵器選用超低排放、低阻力濾袋，材質為PE覆膜濾袋。出口排放粉塵濃度≤10mg/m3。
